S-100-□

加入时间：

产品信息
型号	S-100-□

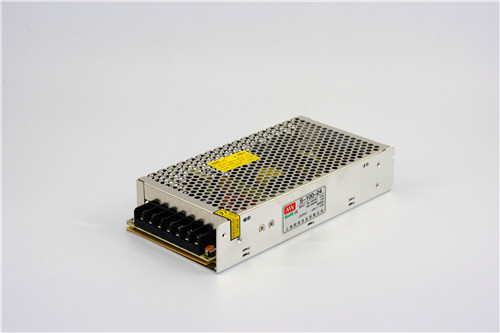

产品图片

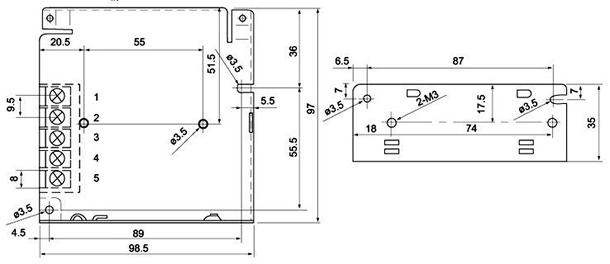

产品尺寸
产品特点	· 105℃输出电容器 · 全球适用AC输入电源 · 软启动电流、有效降低AC输入冲击 · 有短路保护、过载保护 · 体积小、重量轻 · 100%满负荷烧机测试 · 内装EMI滤波器、纹波极小
	S-100-3	S-100-5	S-100-7.5	S-100-12	S-100-15	S-100-24	S-100-27	S-100-48
直流输出电压	3V	5V	7.5V	12V	15V	24V	27V	48V
输出电压容差（注2）	±2%	±2%	±1%	±1%	±1%	±1%	±1%	±1%
输出电流范围	0~20A	0~20A	0~13.6A	0~8.5A	0~6.7A	0~4.5A	0~3.7A	0~2A
纹波及噪音（注3）	100mVp-p	100mVp-p	100mVp-p	100mVp-p	100mVp-p	100mVp-p	100mVp-p	100mVp-p
进线稳定度（注4）	±0.5%	±0.5%	±0.5%	±0.3%	±0.3%	±0.2%	±0.2%	±0.2%
负载稳定度（注5）	±0.5%	±0.5%	±0.5%	±0.3%	±0.3%	±0.2%	±0.2%	±0.2%
直流输出功率	60W	100W	102W	102W	100.5W	108W	99.9W	96W
效率	70%	78%	80%	81%	81%	84%	84%	84%
直流电压可调范围	2.85~3V	4.75~5.5V	6.75~8.25V	10.8~13.2V	13.5~16.5V	21.6~26.4V	26~32V	43.2~52.8V
输入电压范围	85―132VAC/180―264VAC 由开关选择 47―63Hz; 254―370VDC
输入电流	2.4A/115V 1.2A/230V
冲击电流	冷启动电流 15A/115V 30A/230V
漏电流	<1mA/240VAC
过载保护	105%―150%		150%―200%	105~150%
过载保护	类型：切断输出复位：自动恢复
过电压保护
高温保护
温度系数	±0.03%/℃ (0―50℃)
启动、上升、保持时间	200ms,100ms,20ms
抗震性	10―500Hz,2G 10min,/1周期,时长60分，各轴
耐压性	输入输出间：1.5KvAC输入与外壳：1.5KvAC输出与外壳：0.5KvAC
隔离电阻	输入输出间，输入与外壳，输出与外壳：500VDC/100MΩ
工作温度、湿度	-10℃―+60℃(参考输出特性图)，20%―90%RH
存储温度、湿度	-20℃―+85℃,10%―95%RH
外形尺寸	1999838mm
重量	0.65Kgs
安全标准	满足UL1012要求
EMC标准	设计表示FCC部分15J条件等级B
沪工自动化为部分开关电源，更多详细型号请浏览明纬股份有限公司（原上海明纬实业有限公司）
注:：1、以上参数测试条件为：230VAC输入，额定负载，25℃ 70%Rh。 2、容差：包括设定容差，线路稳定度，负载稳定度（注5）。 3、纹波测试：20MHz用“A12”双绞线，中断用0.1uF&47uF电容器短路。 4、进线电压稳定度测试：满负载时进线最低电压到最高电压。 5、负载稳定度测试：负载从0%到100%。
