S-350-□

加入时间：

产品信息
型号	S-350-□

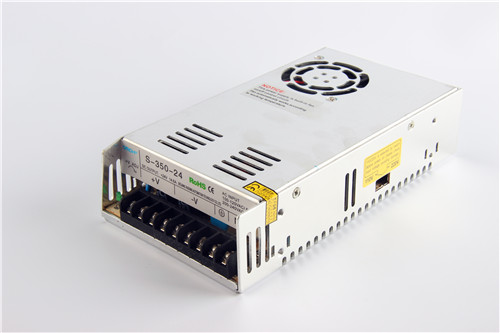

产品图片

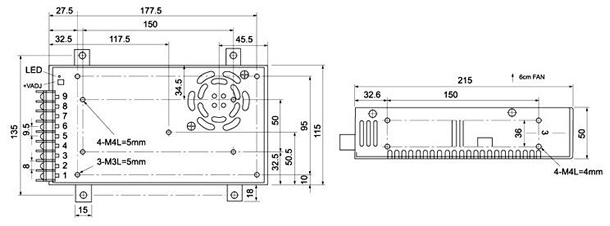

产品尺寸
产品特点	· 105℃输出电容器 · 全球适用AC输入电源 · 软启动电流、有效降低AC输入冲击 · 有短路保护、过载保护 · 体积小、重量轻 · 100%满负荷烧机测试 · 内装EMI滤波器、纹波极小
	S-350-5	S-350-7.5	S-350-12	S-350-13.5	S-350-15	S-350-24	S-350-27	S-350-48
直流输出电压	5	7.5	12	13.5	15	24	27	48
输出电压容差（注2）	±2%	±2%	±1%	±1%	±1%	±1%	±1%	±1%
输出电流范围	0~50A	0~40A	0~29A	0~25.8A	0~23.2A	0~14.6A	0~13A	0~7.3A
纹波及噪音（注3）	150mVp-p	150mVp-p	150mVp-p	150mVp-p	150mVp-p	150mVp-p	150mVp-p	150mVp-p
进线稳定度（注4）	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%
负载稳定度（注5）	±1%	±1%	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%
直流输出功率	250W	300W	348W	348.3W	348W	350.4W	351W	350.4W
效率	73%	76%	74%	79%	78%	82%	82%	83%
直流电压可调范围	4.5~5.6V	6~9V	10~13.2V	12~15V	13.5~18V	20~26.4V	26~32V	41~56V
输入电压范围	90―132VAC/180―264VAC 由开关选择 47―63Hz; 254―370VDC
输入电流	6.5A/115V 4A/230V
冲击电流	25A/115V 50A/230V
漏电流	<3.5mA/240VAC
过载保护	105%―150% 类型：切断输出复位：自动恢复
过电压保护	5.75―6.75V	9.4―10.9V	13.8―16.2V	15.5―18.2V	18―21V	27.6―32.4V	33.7―39.2V	57.6―67.2V
高温保护	ERH3>=65―70℃风扇启动，<=55―60℃风扇关闭，>=80―85℃,切断输出（5―15V）―（24―48V）
温度系数	±0.03%/℃ (0―50℃)
启动、上升、保持时间	200ms,100ms,20ms
抗震性	10―500Hz,2G 10min,/1周期,时长60分，各轴
耐压性	输入输出间：1.5KvAC输入与外壳：1.5KvAC输出与外壳：0.5KvAC
隔离电阻	输入输出间，输入与外壳，输出与外壳：500VDC/100MΩ
工作温度、湿度	-10℃―+60℃(参考输出特性图)，20%―90%RH
存储温度、湿度	-20℃―+85℃,10%―95%RH
外形尺寸	21511550mm
重量	1.15Kgs
安全标准	设计交付UL1950
EMC标准	设计表示FCC部分15J条件等级A
沪工自动化为部分开关电源，更多详细型号请浏览明纬股份有限公司（原上海明纬实业有限公司）
注:：1、以上参数测试条件为：230VAC输入，额定负载，25℃ 70%Rh。 2、容差：包括设定容差，线路稳定度，负载稳定度（注5）。 3、纹波测试：20MHz用“A12”双绞线，中断用0.1uF&47uF电容器短路。 4、进线电压稳定度测试：满负载时进线最低电压到最高电压。 5、负载稳定度测试：负载从0%到100%。
