SP-500

加入时间：

产品信息
型号	SP-500

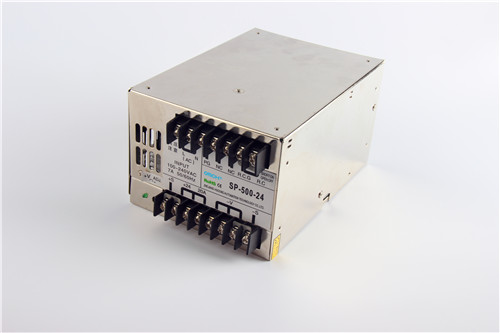

产品图片
产品图片
产品特点	· 105℃输出电容器 · 全球适用AC输入电源 · 软启动电流、有效降低AC输入冲击 · 有短路保护、过载保护 · 体积小、重量轻 · 100%满负荷烧机测试 · 内装EMI滤波器、纹波极小
	SP-500-12	SP-500-13.5	SP-500-15	SP-500-24	SP-500-27	SP-500-48
直流输出电压	12	13.5	15	24	27	48
输出电压容差（注2）	±1%	±1%	±1%	±1%	±1%	±1%
输出电流范围	0~40A	0~36A	0~32A	0~20A	0~18A	0~10A
纹波及噪音（注3）	240mVp-p	240mVp-p	240mVp-p	240mVp-p	240mVp-p	300mVp-p
进线稳定度（注4）	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%
负载稳定度（注5）	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%
直流输出功率	480W	486W	480W	480W	486W	480W
效率	84%	84%	83%	85.5%	86.5%	87%
直流电压可调范围	10~13.2V	12~15V	13.5~18V	20~26.4V	24~30V	41~56V
输入电压范围	88―264VAC 47―63Hz 127―370VDC
输入电流	7A/115V3.5A/230V
冲击电流	18A/115V 36A/230V
漏电流	<3.5mA/240VAC
过载保护	105%―150% 类型：切断输出复位：自动恢复
过电压保护	13.8~16.2V	15.5~18.2V	13.5~18V	20~26.4V	20~26.4V	24~30V
高温保护	ERH3>=55℃风扇启动，<=45℃风扇关闭，>=70℃,切断输出（5―15V）
温度系数	±0.03%/℃ (0―50℃)
启动、上升、保持时间	1.5ms,50ms,20ms
抗震性	10―500Hz,2G 10min,/1周期,时长60分，各轴
耐压性	输入输出间：1.5KvAC输入与外壳：1.5KvAC输出与外壳：0.5KvAC
隔离电阻	输入输出间，输入与外壳，输出与外壳：500VDC/100MΩ
工作温度、湿度	-10℃―+60℃(参考输出特性图)，20%―90%RH
存储温度、湿度	-20℃―+85℃,10%―95%RH
外形尺寸	18512093mm
重量	1.8Kgs
安全标准	满足UL1012要求
EMC标准
沪工自动化为部分开关电源，更多详细型号请浏览明纬股份有限公司（原上海明纬实业有限公司）
注:：1、以上参数测试条件为：230VAC输入，额定负载，25℃ 70%Rh。 2、容差：包括设定容差，线路稳定度，负载稳定度（注5）。 3、纹波测试：20MHz用“A12”双绞线，中断用0.1uF&47uF电容器短路。 4、进线电压稳定度测试：满负载时进线最低电压到最高电压。 5、负载稳定度测试：负载从0%到100%。
